PNZ Modlany
Úvod
Jáma Doblhoff III. – nová (ev. č. 186 – Příbram o.z.), je svislé důlní dílo kruhového průřezu o průměru 3,4 m a hloubce 131 m (Severočeský hnědouhelný revír). Ohlubeň jámy se nachází v areálu čerpací stanice důlních vod na Kateřině, k. ú. Modlany, okres Teplice, Ústecký kraj. Ostění jámy je vyzděno z cihel, které byly v rámci výstavby omítnuty. Lezní oddělení jámy zůstalo zachováno. Jáma byla uzavřena v roce 1964 a postupně se samovolně zatopila důlní vodou. V roce 1978 byla bezprostředně u ohlubně jámy vybudována čerpací stanice důlních vod a voda byla dle potřeby pomocí ponorných čerpadel spuštěných do jámy přečerpávána do sousedního vodního díla Kateřina. Důlní dílo je ve správě odštěpného závodu Příbram, DIAMO státní podnik.
Současný stav
K ohlubni jámy je vybudována příjezdová asfaltová cesta, nad ohlubní jámy je funkční portálový jeřáb, využívaný k údržbě čerpadel. Jáma je udržována jako čerpací jáma v režimu povolené hornické činnosti odštěpným závodem Příbram, DIAMO s.p. Čerpání důlní vody zde probíhá v předem nastavených intervalech, nebo dle aktuální potřeby (hladina důlní vody v jámě je pravidelně kontrolována). Dílo není nuceně větráno.
Při pravidelných ročních kontrolách důlního díla, bylo zjištěno, že dochází k nadměrnému korozivnímu úbytku na ocelovém pochůzném povalu v hloubce 7, 5 m pod povrchem. V letech 2022 a 2023 byl v rámci kontrol tento korozivní úbytek změřen pomocí ultrazvukového tloušťkoměru a bylo zjištěn, že v některých místech korozivní úbytek přesahuje 50% tloušťky materiálu. Na základě těchto skutečností bylo závodním o.z. Příbram Ing. Fojtou rozhodnuto, že musí proběhnout kontrola ocelové konstrukce pod těmito pláty a ocelové pláty na podlaze musí být vyměněny za nové, čímž bude následně zajištěna bezpečnost pro obsluhu čerpadel, pohybující se v těchto prostorech. Vzhledem k tomu, že hlavní důlní dílo není větráno, museli být práce na výměně ocelové podlahy provedeny v režimu plánovaného nehavarijního zásahu. Provedením PNZ byla pověřena Závodní báňská záchranná stanice Odolov, HBZS o.z., DIAMO s. p. Plánovaný nehavarijní zásah PNZ (číslo odsouhlasení 2024/33/09 – vypracovaný Ing. Václavem Foltou, závodním o.z. Příbram) byl proveden ve dnech 23. – 24. 9. 2024.
Popis PNZ
Účel plánovaného nehavarijního zásahu
V rámci pravidelných ročních kontrol jámy Doblhoff III. (Kateřina), bylo zjištěno a ověřeno, že ocelový poval v hloubce 7,5 m pod povrchem je nadměrně napaden korozí a některá místa na tomto povale se vyznačují i více něž 50% korozivním úbytkem. Z tohoto důvodu bylo závodním Ing. Foltou rozhodnuto o provedení výměny ocelových plátů tohoto povalu formou PNZ v souladu s platnou báňskou legislativou. Důvodem je zejména skutečnost, že jáma není větrána a můžou být v podzemí naměřeny hodnoty důlního ovzduší, nevyhovující vyhlášce ČBÚ č. 22/1989 Sb., dále pak způsob provedení prací, protože se jedná o práce ve výškách a nad volnou hloubkou, které v podzemí mohou vykonávat pouze báňští záchranáři.
Účelem tohoto PNZ byla kontrola ocelových konstrukcí pod ocelovými pláty povalu v hloubce 7, 5 m pod povrchem a výměna stávajících zkorodovaných ocelových plátů za nové. Práce ve ztížených podmínkách a za použití lezecké techniky.
Práce probíhaly v hloubce 7,5 m pod povrchem, za kontinuálního měření důlního ovzduší. Podklady zjištěné při PNZ budou předány závodnímu k dalšímu zpracování:
- po výměně ocelového povalu budou zpět vráceny krycí prvky na ohlubeň jámy, demontováno separátní větrání a zásah bude ukončen,
- příprava ocelových plátů na výměnu zkorodovaných,
- spolupráce s jeřábníkem,
- zrušení základny, transport vybavení na povrch,
- uzavření vstupu do prostoru pracovního ocelového povalu na povrchu.
Vybavení
Pro případ možného výskytu ovzduší neodpovídajícího požadavkům vyhlášky ČBÚ č. 22/1989 Sb., byl na základně k dispozici přenosný ventilátor s flexibilními lutnami pro nucené větrání (nebyl využit).
Spojení - zasahující četa byla ve vizuálním spojení se základnou, v případě potřeby byly na základně k dispozici vysílačky Motorola.
Obě čety měly k dispozici vybavení v souladu se SŘ HBZS Ostrava.
Indikační a dokumentační technika: osobní analyzátor ovzduší Dräger X-am 5600 a MSA Altair 5 X, fotoaparát Canon 450 D.
Postup čety provádějící výměnu ocelových plátů v podzemí HDD

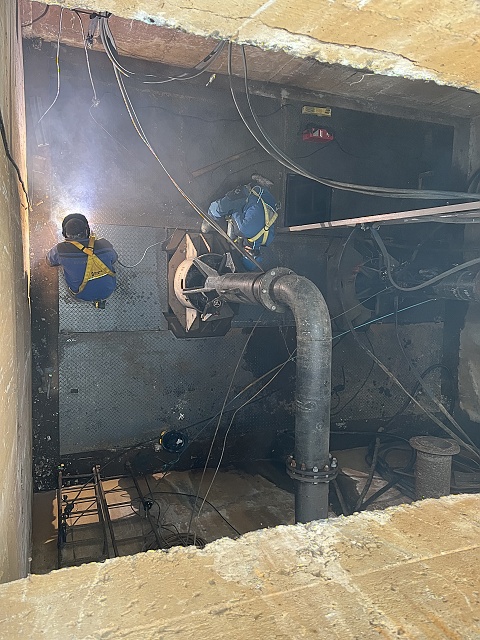

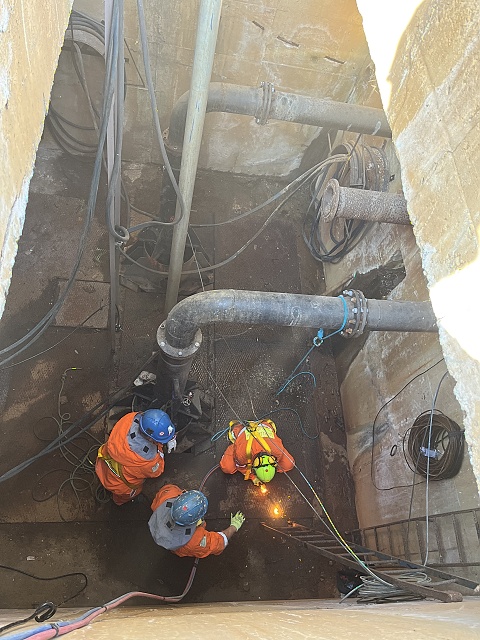

Před provedení PNZ byl nejprve otevřen vstupní otvor umístěný na ŽB uzavíracím povale a změřeny koncentrace ovzduší pod úrovní terénu. Dále bylo zjištěno u pověřených pracovníku o.z. Příbram, zda je čerpání důlních vod mimo provoz. Následně byla zřízena základna pro VZS dle příkazu k provedení PNZ, která byla postupně vybavena potřebnou zásahovou technikou. V podzemí byli vyhledány a použity kotevní body k zajištění členů čety. Všechny práce v podzemí probíhaly vždy s použitím OOPP proti pádu. Následně probíhala úzká spolupráce s četou na povrchu, která zajišťovala materiál na výměnu, nářadí a komunikaci s jeřábníkem. Nejdříve četa demontovala prvky zařízení, které byly instalovány na stávajícím povale a bránili demontáži a výměně ocelových plátů (potrubí pro měření hloubky, konzole pro automatický hloubkoměr, hadice odvodnění vedlejší jímky atd.). Následně četa postupně demontovala staré zrezivělé ocelové pláty a vyměňovala je za nové. Během těchto prací též kontrolovala ocelové konstrukce odkryté demontáží jednotlivých plátů. Po výměně všech ocelových pochůzných plátů následovala příprava na jejich upevnění pomocí svářecího agregátu. Po ukončení svářecích prací na pochůzném povale následovaly práce na zpětné instalaci demontovaných prvků zařízení. Měřené koncentrace během prací na povalu: O2 - 20,9 %, CO2 - 0,1 %, CO – 0 ppm, CH4 - 0 %, H2SO4 - 0 ppm.
Postup čety na základně

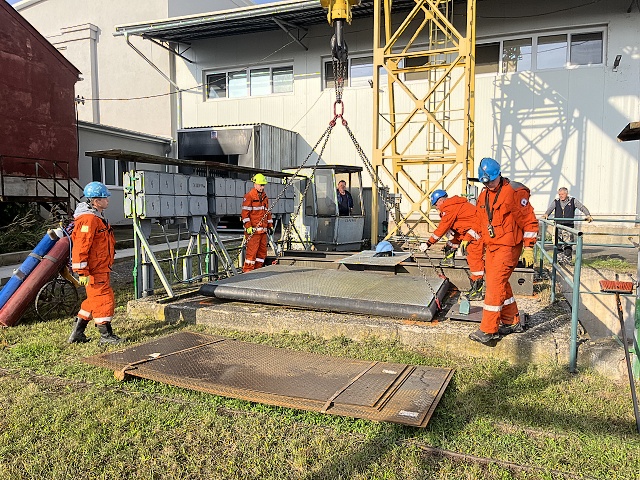

Záložní čety plnila úkoly na povrchu u ohlubně jámy. Spolupracovala s jeřábníkem na odkrytí ohlubňového povalu a připravovala materiál a nářadí pro četu v podzemí. Dále ukládala vytažené ocelové pláty z podzemí na určené místo tak, aby nepřekážely při prováděných pracích. Úzce spolupracovala s jeřábníkem na vytahování a spouštění materiálu do jámy a pomocí autogenu upravovala materiál dle požadavků čety v podzemí. Záchranáři záložní čety byli vybaveni OOPP proti pádu a zajištěni těmito pomůckami s ohledem na pohyb kolem jámy a v její blízkosti (blíže než 1,5 m od hrany). Po ukončení prací zajistila vytažení materiálu a návrat krycích prvků ohlubňového povalu.
Závěr
Práce na HDD proběhly podle požadavků závodního Ing. Folty v souladu s návrhem příkazu k provedení PNZ 2024/33/9. Byly provedeny práce na výměně ocelových plátů v podzemí 7,5m a kontrola nosných konstrukcí těchto plátů. Práce probíhaly za stálého dozoru závodního o.z. Příbram Ing. Folty. Koncentrace ovzduší byla měřena kontinuálně. Zásah byl proveden v souladu s požadavky vyhlášky ČBÚ č. 22/1989 Sb. Práce byly ukončeny po splnění všech požadavků vyplývajících ze schváleného příkazu k provedení PNZ. Celý PNZ byl průběžně dokumentován digitálním fotoaparátem.
PNZ proběhl bez mimořádné události.
