PNZ na štole Karolína v Ohníči

Opuštěné důlní dílo - štola Karolína se nachází v Ústeckém kraji, v části obce Ohníč, na katastrálním území Křemýž. Jedná se o těžební štolu bývalého dolu Svornost. Ústí štoly je součástí opěrné zdi objektu č.p. 91. Výztuž tvoří kamenné a cihlové zdivo. Po ukončení těžby v roce 1943 byla štola v roce 1946 uzavřena hrází ve staničení 110 m. V roce 1977 byla ve vzdálenosti cca 30 metrů od ústí postavena nová uzavírací zeď z betonových tvárnic, ze které trubou o průměru 150 mm vytéká důlní voda. Ústí štoly je proti vstupu nepovolaných osob zajištěno ocelovými uzamykatelnými mřížovými vraty.

V roce 2013 bylo na základě požadavku majitele objektu nad ústím štoly a v souvislosti s úpravou odtokových poměrů, rozhodnuto o provedení průzkumu štoly za uzavírací zdí, do místa, kde by podle dostupných záznamů měla být další uzavírací zeď, oddělující štolu od bývalého těžebního revíru. Tehdejším průzkumem uzavírací hráz nebyla nalezena a později byla vyzděna nová uzavírací hráz ve staničení cca 110 m.

Na základě poznatků zjištěných při provedení průzkumu byla v roce 2014 štola vyčištěna pomocí sacího bagru do staničení cca 115 m. V roce 2016 následovala oprava záchytných hrází (2 x zděná z cihel do výšky cca 1,0 m) a postavení uzavírací hráze s odtokovým potrubím a kontrolním průzorem (DN 300) ve staničení cca 110 m.

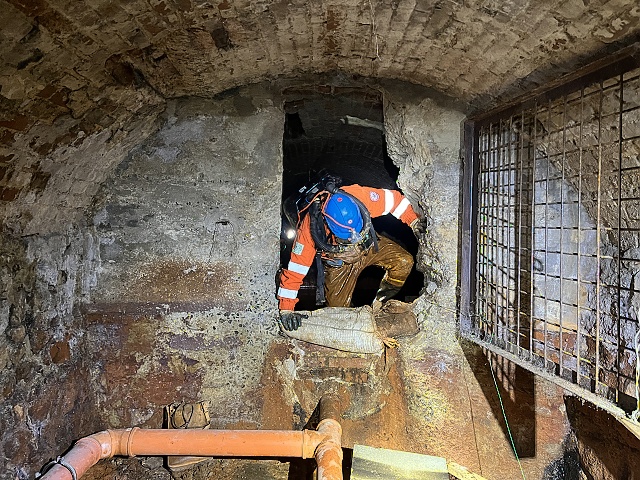

Ústí štoly Karolína, respektive vstupní portál byl v roce 2024 zrekonstruován státním podnikem DIAMO, střediskem Chabařovice. Vstup do štoly je nepovolaným osobám znemožněn uzavírací mříží. Dílo je označeno zákazovou tabulkou a tabulkou upozorňující na možný výstup důlních plynů. Důlní voda je jímána u hráze H1 ve vzdálenosti 30 m od ústí štoly, kde je ve výšce cca 1 m přepadem svedena do plastového potrubí DN 150, které vede dále na počvě důlního díla při pravém boku a ústí do podzemní sběrné jímky umístěné cca 2 m před vstupem do štoly. Odtud pak postupně odtéká potrubním vedením až do přírodní vodoteče.

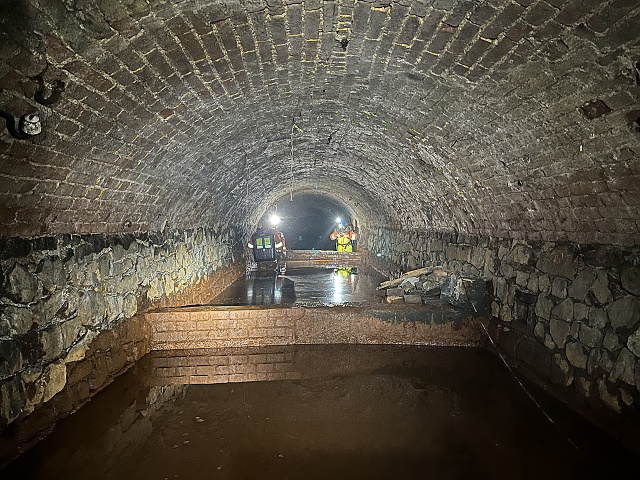

Vytékající důlní voda, obsahuje větší množství Fe prvků a při oxidaci těchto prvků dochází ke srážení a usazovaní sedimentů v úvodní části štoly. Z tohoto důvodu je třeba pravidelně (alespoň 1 x za rok) kontrolovat mocnost sedimentů a také stav ostění (cihly, pískovec) do vzdálenosti cca 110 m, kde je štola uzavřena neprostupnou hrází (ztracené bednění-beton-cihly). V tomto úseku se nacházejí záchytné hráze na sediment a také pozůstatky kolejiště, které je kompletně pod vodou. Účelem plánovaného nehavarijního zásahu (dále jen PNZ) byla kontrola množství usazených sedimentů, kontrola stavu ostění v přístupném úseku štoly, kontrola výtokových cest pro důlní vody, kontrola hráze H2 a kontrolním prostupem v hrázi H2 vizuální kontrola stavu štoly za hrází (cca 15 m za hrází H2, je dílo zavalené v plném profilu). V rámci kontroly měl být také instalován uzavíratelný poklop na kontrolní otvor v hrázi tak, aby kontrolním otvorem nemohl do přístupné části štoly pronikat oxid uhličitý, uvolňovaný ze stařin ODD.

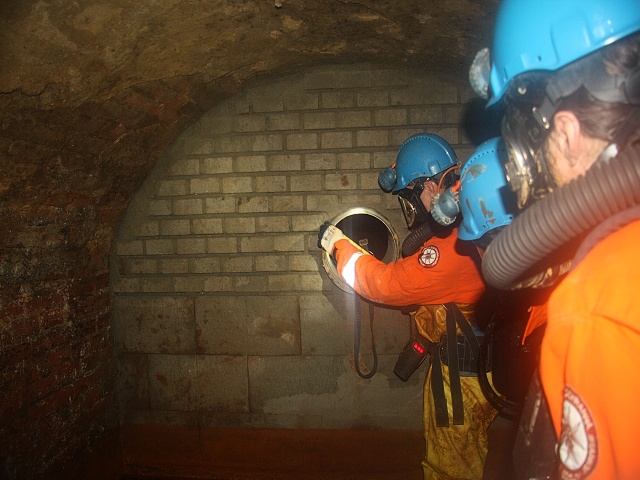

V rámci provedení PNZ, který provedla ZBZS Odolov, byl tedy zkontrolován stav přístupné části důlního díla: stav zděné výztuže, indikace ovzduší, množství sedimentů a stav uzavírací hráze. Pozornost byla zaměřena především na množství usazených sedimentů, kontrola výtokových cest pro důlní vody, kontrola hráze H2 a kontrolním prostupem v hrázi H2 vizuální kontrola stavu štoly za hrází. Součástí kontroly byla také instalace uzavíratelného poklopu na kontrolní otvor v hrázi tak, aby kontrolním otvorem nemohl do přístupné části štoly pronikat oxid uhličitý, uvolňovaný ze stařin ODD. Nainstalován byl krycí plech o rozměrech 0,35 x 0,35 m, který je upevněn na 4 bodech pomocí šroubovic (prům. 12 mm) zavrtaných do hrázového objektu a zajištěných chemickou maltou. Samotný krycí plech je pak zajištěn pomocí křídlových matek tak, aby překrýval celý profil kontrolního potrubí.

Důvodem provedení kontroly ODD a zajištění kontrolního otvoru v rámci plánovaného nehavarijního zásahu byla zejména skutečnost, že důlní dílo není větráno a v podzemí mohou být naměřeny hodnoty důlního ovzduší, nevyhovující vyhlášce ČBÚ č. 22/1989 Sb. Z toho důvodu proběhl PNZ dle platného SŘ HBZS OV s použitím kyslíkových dýchacích přístrojů PSS BG4 plus.

Kontrola ODD proběhla podle požadavků závodního Ing. Folty v souladu s návrhem příkazu k provedení PNZ. Byl zdokumentován stav ODD a na hrázi H2 byl naistalován uzavírací poklop. Kontrola a ostatní práce proběhly za stálého dozoru závodního o.z. Příbram Ing. Folty. Koncentrace ovzduší byla měřena kontinuálně. Zásah byl proveden v souladu s požadavky vyhlášky ČBÚ č. 447/2001 Sb. Práce byly ukončeny po splnění všech požadavků vyplývajících ze schváleného příkazu k provedení PNZ. Celý PNZ byl průběžně dokumentován digitálním fotoaparátem. Dílo je třeba fyzicky kontrolovat min.1x za rok.

PNZ proběhl bez mimořádné události.
